OL4565FS EDM met enkele snijdraad

Aanvraag sturen

DeOL4565FS EDM met enkele snijdraadis ontworpen voor geleidende werkstukken van gemiddelde grootte- die een verbeterde snijnauwkeurigheid en stabiele bewerkingsprestaties vereisen. Het beschikt over eenWerktafel van 580 × 860 mm, 450 × 650 mm X/Y-verplaatsing, 60 × 60 mm U/V-slagen ondersteunt werkstukken tot500 mm dikEn500 kgqua gewicht. Met±0,02 mm positioneringsnauwkeurigheid, ±0,004 mm herhaalpositioneringsnauwkeurigheid, en een optimale oppervlakteruwheid van2.0 μmis de OL4565FS geschikt voor precisiemallen, gereedschappen en algemene draadvonktoepassingen.

Mechanische specificatie	OL4565FS
Afmeting werktafel	580*860mm
X/Y-asbeweging	450*650mm
U/V-asbeweging	60*60mm
Z-as verplaatsing	460 mm
Max.werkstukdikte	500 mm
Max. gewicht van het werkstuk	500 kg
Lichaamsgewicht van de machine	1500 kg
Vloeroppervlak van machinecarrosserie	1720×1260×1700mm
Technische parameter
Max. conische hoek/dikte	±6 graden / ±15 graden /±30 graden /80mm
Max. bewerkingssnelheid	150 mm²/min
Max. draadaanvoersnelheid	1~11,4m/sec (instelbare frequentie)
Nauwkeurigheid van positionering	±0,02 mm
Herhaalde positioneringsnauwkeurigheid	±0,004 mm
Optimale bewerkingsnauwkeurigheid	±0,006 mm
Optimale oppervlakteruwheid	2.0μm
Diameter molybdeendraad	0,10 ~ 0,25 mm
Voeding	3 fase/380V/50Hz
Stroomverbruik	3kVA
Standaardconfiguratie
Askoppeling	XYUV-as gelijktijdig
Type geleiderail	Geharde rail in V--vorm
XY-as aandrijfmodus	Stappenmotor
Centraal smeersysteem	handmatig / automatisch
Diëlektrische tankcapaciteit	40 L

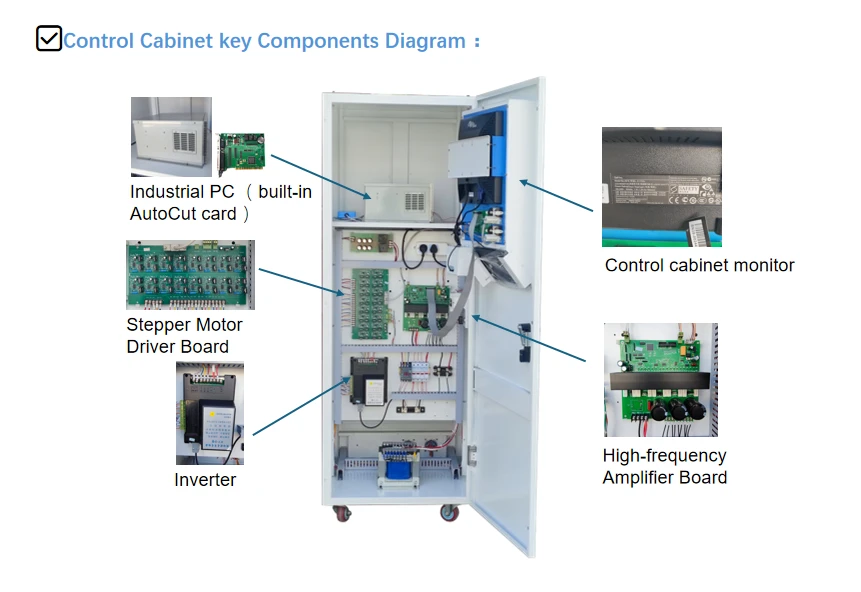

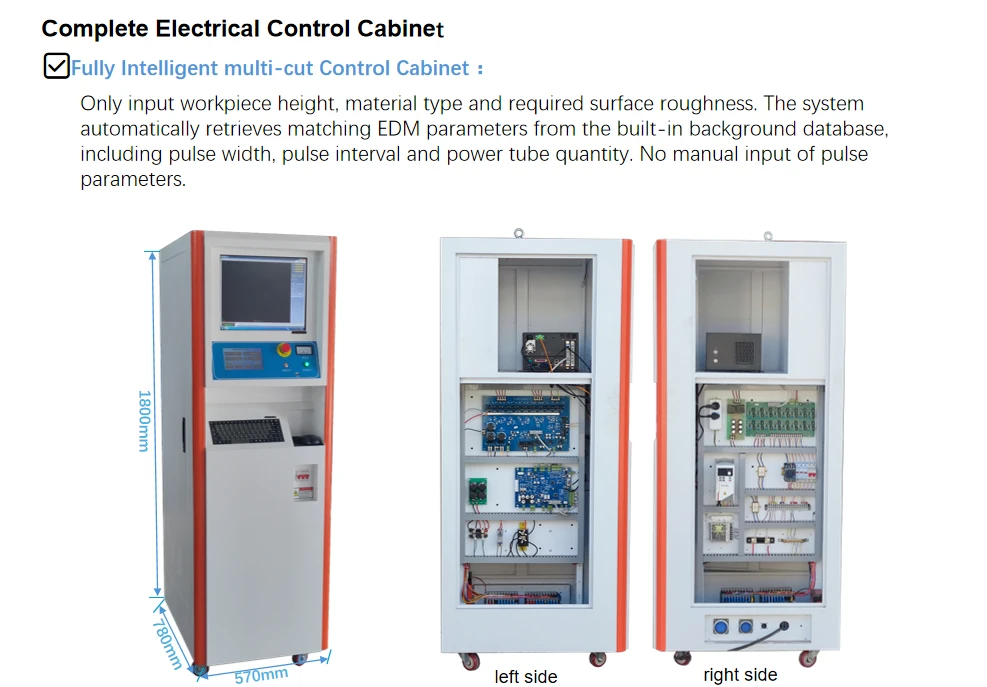

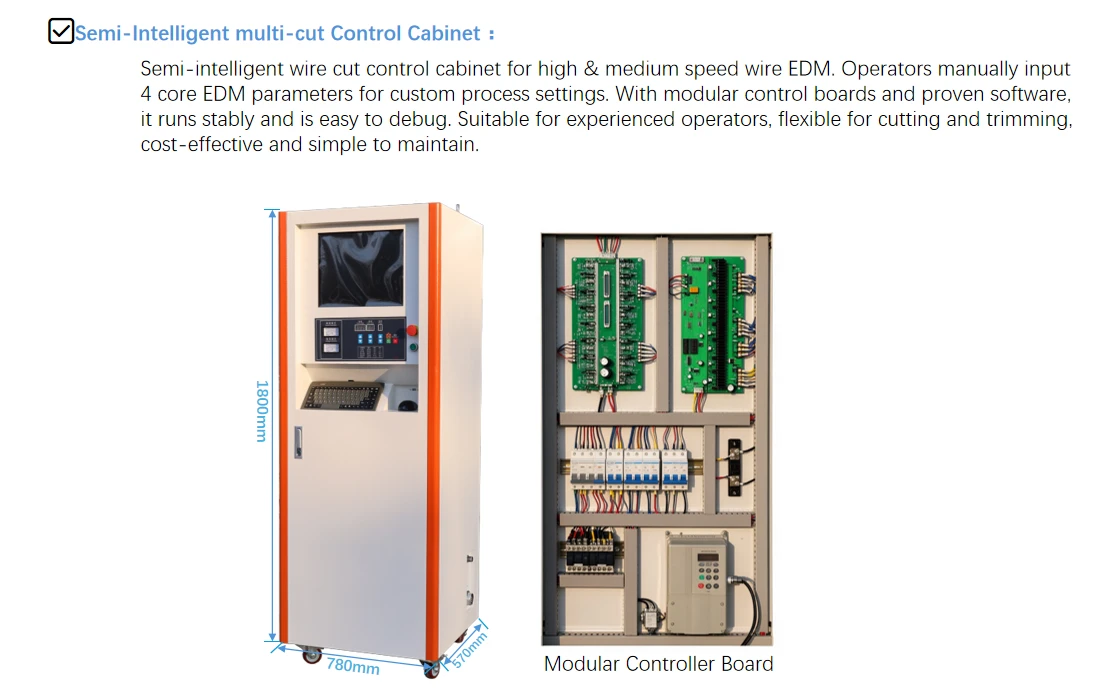

Controleur	Verticale schakelkast
Softwareplatform	Venster XP
Besturingssysteem	Automatisch-knippen/winnen-knippen/X8/HL
Taalweergave	Chinees/Engels/Russisch
Monitor	17-inch LCD-scherm
Digitaal uitleesdisplay	XY-as DRO (5μm)
CNC-instructie	Standaard ISO-code
Transmissietype	USB/LAN
